Πώς μια ράβδος διαύλου τερματικού βελτιώνει την απόδοση της ηλεκτρικής διανομής;

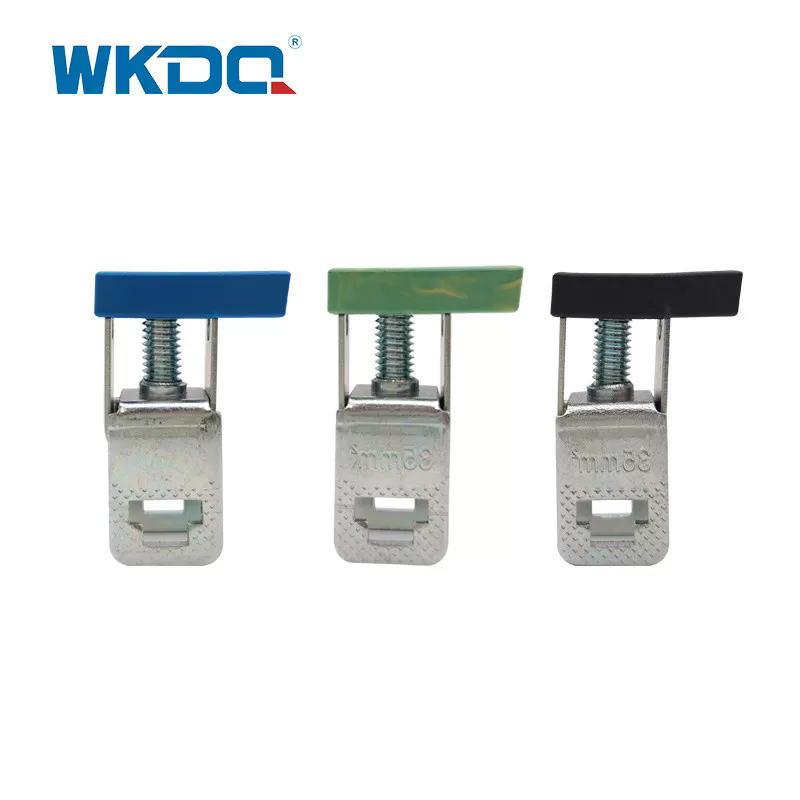

A τερματικό μπαρ λεωφορείουείναι ένα αγώγιμο, προσχεδιασμένο εξάρτημα σχεδιασμένο να συγκεντρώνει, να διανέμει και να οργανώνει την ηλεκτρική ενέργεια σε βιομηχανικά, εμπορικά και αυτοματοποιημένα συστήματα. Χρησιμεύει ως σταθερό σημείο διασταύρωσης για εισερχόμενα και εξερχόμενα ηλεκτρικά κυκλώματα, επιτρέποντας την ασφαλή ροή ρεύματος χαμηλής αντίστασης ενώ απλοποιεί την αρχιτεκτονική καλωδίωσης. Στα σύγχρονα πλαίσια διανομής ισχύος, οι τερματικές ράβδοι διαύλου εφαρμόζονται ευρέως σε ερμάρια ελέγχου, συγκροτήματα διακοπτών, συστήματα αποθήκευσης ενέργειας, μετατροπείς ισχύος, φωτοβολταϊκές συστοιχίες, συστήματα μεταφοράς και μονάδες ελέγχου μηχανημάτων.

Για να σχηματιστεί μια θεμελιώδης κατανόηση, ο ακόλουθος πίνακας περιγράφει τις τυπικές τεχνικές παραμέτρους που χρησιμοποιούνται κατά τον καθορισμό ράβδων διαύλου τερματικού σε βιομηχανικές εφαρμογές:

Το υπόλοιπο του κειμένου διερευνά πώς αυτές οι παράμετροι ευθυγραμμίζονται με τις προσδοκίες απόδοσης, τις ανάγκες ενοποίησης και τα μελλοντικά πρότυπα υιοθέτησης σε τομείς έντασης ισχύος.

Λειτουργία συστήματος, τεχνικά ζητήματα και λογική εφαρμογής

Στη βιομηχανική διανομή ηλεκτρικής ενέργειας, οι ηλεκτρολόγοι μηχανικοί αξιολογούν τις ράβδους τερματικού διαύλου με βάση τη μηχανική αντοχή, την αγώγιμη απόδοση, την περιβαλλοντική ανθεκτικότητα και τη συμβατότητα με μεθόδους σύνδεσης όπως βιδωτούς συνδέσμους, βιδωτούς σφιγκτήρες, προεξοχές ισχύος και αρθρωτά μπλοκ ακροδεκτών. Ένας βασικός λειτουργικός στόχος είναι η ελαχιστοποίηση των απωλειών αντίστασης, της πτώσης τάσης και των θερμικών σημείων εντός της δομής καλωδίωσης. Η επιλογή υλικού είναι απαραίτητη: οι χάλκινες ράβδοι διαύλου παρουσιάζουν ανώτερη αγωγιμότητα και ευνοούνται σε συστήματα ελέγχου ακριβείας, ενώ οι επιλογές αλουμινίου παρέχουν πλεονεκτήματα βάρους και κόστους σε συστήματα ισχύος μεγάλης κλίμακας όπου η απώλεια αγωγιμότητας μπορεί να αντισταθμιστεί από μεγαλύτερες διατομές.

Οι ομάδες μηχανικών αξιολογούν επίσης την ικανότητα αντοχής σε βραχυκύκλωμα. Μια ράβδος τερματικού διαύλου πρέπει να παραμένει δομικά σταθερή κατά τη διάρκεια παροδικών ρευμάτων σφάλματος που μπορεί να φτάσουν πολλές φορές την ονομαστική της ονομαστική τιμή. Απαιτούνται οι κατάλληλες αποστάσεις, τα στηρίγματα μόνωσης και οι υπολογισμοί ερπυσμού/διάκενου για την αποφυγή σχηματισμού τόξου και τη διασφάλιση της συμμόρφωσης με τις κανονιστικές οδηγίες. Οι σχεδιαστές συστημάτων αξιολογούν επίσης τον τρόπο με τον οποίο η μπάρα διαύλου ενσωματώνεται με μονάδες τερματικού, ασφάλειες, διακόπτες αποσύνδεσης και συσκευές ημιαγωγών ισχύος, ευθυγραμμίζοντας με τις στρατηγικές ροής αέρα και θερμικής διαχείρισης σε επίπεδο ντουλαπιού.

Η αρχιτεκτονική τοποθέτησης παίζει σημαντικό ρόλο στην ταχύτητα εγκατάστασης και στην απόδοση συντήρησης. Τα σχέδια που προσαρμόζονται σε ράγα DIN επιταχύνουν τη συναρμολόγηση επί τόπου, ενώ οι ράβδοι διαύλου που τοποθετούνται σε πάνελ προσφέρουν μέγιστη ακαμψία για περιβάλλοντα υψηλής έντασης ρεύματος. Για να διατηρηθεί η μακροπρόθεσμη αξιοπιστία, συχνά εφαρμόζεται προστατευτική επικάλυψη, όπως επίστρωση κασσίτερου, για να αποφευχθεί η συσσώρευση αντίστασης στην οξείδωση και επαφή, ειδικά σε περιβάλλοντα που εκτίθενται σε υγρασία, χημικούς ατμούς ή κυμαινόμενες θερμοκρασίες.

Κοινές Ερωτήσεις και Απαντήσεις
Ε: Ποιοι παράγοντες καθορίζουν την τρέχουσα βαθμολογία μιας γραμμής διαύλου τερματικού;
Α: Η τρέχουσα βαθμολογία εξαρτάται από το υλικό του αγωγού, την περιοχή διατομής, την επιτρεπόμενη αύξηση θερμοκρασίας και το περιβάλλον ψύξης του περιβάλλοντος. Τα ρυθμιστικά πρότυπα ορίζουν επίσης τη μέγιστη επιτρεπόμενη θέρμανση, διασφαλίζοντας ότι η ράβδος διαύλου μπορεί να αντέξει καθορισμένα φορτία χωρίς μηχανική παραμόρφωση ή κίνδυνο ζημιάς στη μόνωση.

Ε: Πώς βελτιώνει την απόδοση της ράβδου διαύλου η επιμετάλλωση;
Α: Οι επεξεργασίες επιμετάλλωσης όπως ο κασσίτερος ή το νικέλιο μειώνουν την οξείδωση, αποτρέπουν τη διάβρωση, σταθεροποιούν την αντίσταση επαφής και παρέχουν μακροχρόνια αντοχή υπό ηλεκτρικό φορτίο. Σε συνθήκες υψηλής υγρασίας ή διαβρωτικότητας, η επιμετάλλωση εξασφαλίζει σταθερή ηλεκτρική απόδοση και μειώνει τη συχνότητα συντήρησης.

Συγκριτικό τοπίο, σενάρια βιομηχανικής ανάπτυξης και μελλοντικές προσδοκίες

Οι ράβδοι διαύλου τερματικού αναπτύσσονται όλο και περισσότερο σε βιομηχανίες που απαιτούν συμπαγή διανομή ισχύος με υψηλή αξιοπιστία και βελτιωμένη διαχείριση καλωδίων. Οι εγκαταστάσεις που ενσωματώνουν αυτοματισμό, ρομποτική, αποκεντρωμένα ενεργειακά συστήματα ή αρθρωτές γραμμές παραγωγής βασίζονται σε ράβδους διαύλου για να παγιώσουν την πολυπλοκότητα της καλωδίωσης, να μειώσουν την εργασία εγκατάστασης και να επιτύχουν ανώτερη ευκρίνεια του συστήματος. Σε σύγκριση με τις παραδοσιακές διατάξεις καλωδίωσης τερματικών, μια αρχιτεκτονική ράβδου διαύλου παρέχει καθαρότερες διαδρομές δρομολόγησης, βελτιωμένη απαγωγή θερμότητας και βελτιωμένη επεκτασιμότητα κατά την επέκταση ή την αναδιαμόρφωση ηλεκτρικών φορτίων.

Οι σύγχρονες τάσεις παραγωγής δίνουν έμφαση στη βιωσιμότητα, την αποδοτικότητα φορτίου και την ψηφιακή υποδομή παρακολούθησης. Σε αυτό το πλαίσιο, οι τερματικές ράβδοι διαύλου υποστηρίζουν εφαρμογές πυκνής ενέργειας, όπως συστήματα διαχείρισης μπαταριών, εξοπλισμός φόρτισης ηλεκτρικών οχημάτων και μονάδες μετατροπής ισχύος σε τομείς ανανεώσιμων πηγών ενέργειας. Οι μηχανικοί αξιολογούν συχνά την προσαρμοστικότητα του σχεδιασμού, επιτρέποντας στις ράβδους διαύλου να υποστηρίζουν διακλάδωση πολλαπλών κυκλωμάτων, πολυπολική διανομή ή υβριδικούς συνδυασμούς χαλκού και σύνθετων μονωτικών στοιχείων.

Η στροφή προς τους κατανεμημένους ενεργειακούς πόρους και την ανάπτυξη μικροδικτύων επιταχύνει τη ζήτηση για αρθρωτά εξαρτήματα διανομής ισχύος. Οι ράβδοι διαύλου τερματικού είναι κατάλληλες για ενσωμάτωση με συσκευές προστασίας έξυπνου κυκλώματος, επιτρέποντας απομακρυσμένο διαγνωστικό έλεγχο και ελεγχόμενη τμηματοποίηση των δικτύων ισχύος. Επιπλέον, οι εξελίξεις στα θερμοπλαστικά μονωτικά υλικά και οι διαδικασίες σφράγισης ακριβείας υποστηρίζουν ελαφρύτερα, πιο συμπαγή συγκροτήματα ράβδων διαύλου, επιτρέποντας πιο αποτελεσματικά σχέδια ντουλαπιών για προηγμένα συστήματα βιομηχανικού αυτοματισμού.

Πρακτικές Οδηγίες Εφαρμογής, Μηχανική Συντήρησης και Παρατηρήσεις Κλείσιμο

Όταν εγκαθιστούν ράβδους τερματικού διαύλου μέσα σε ηλεκτρικό ερμάριο ή περίβλημα μηχανημάτων, οι επαγγελματίες αξιολογούν τις προδιαγραφές ροπής, το μηχανικό διάκενο, τη συμβατότητα των ωτίδων αγωγού και την κατανομή θερμικού φορτίου. Η σωστή συναρμολόγηση απαιτεί τη χρήση τυποποιημένων συνδετήρων, τη διασφάλιση ομοιόμορφης πίεσης στις βιδωτές συνδέσεις και την επαλήθευση ότι όλες οι επιφάνειες ζευγαρώματος είναι καθαρές και κατάλληλα επιμεταλλωμένες. Κατά τη θέση σε λειτουργία, μπορούν να χρησιμοποιηθούν εργαλεία θερμικής απεικόνισης για τον εντοπισμό σημείων πρόσβασης και την επιβεβαίωση της σωστής εξισορρόπησης φορτίου. Οι περιοδικοί έλεγχοι ελέγχουν για σημάδια διάβρωσης, χαλαρούς ακροδέκτες, υποβάθμιση της μόνωσης ή υπερένταση των σημείων σύνδεσης.

Για τη διατήρηση της λειτουργικής ακεραιότητας, οι διαχειριστές εγκαταστάσεων εφαρμόζουν κύκλους επιθεώρησης ευθυγραμμισμένους με τα προφίλ φορτίου συστήματος. Τα συστήματα υψηλού ρεύματος ενδέχεται να απαιτούν πιο συχνές αξιολογήσεις, συμπεριλαμβανομένων μετρήσεων μικρομέτρων των συνθηκών της επιφάνειας του αγωγού και επαλήθευσης της διατήρησης της ροπής. Όπου υπάρχουν περιβαλλοντικοί στρεσογόνοι παράγοντες - όπως θαλάσσια περιβάλλοντα, εξορυκτικά ή χημικά περιβάλλοντα επεξεργασίας - οι μηχανικοί μπορεί να εισάγουν πρόσθετη μόνωση, φράγματα υγρασίας ή προστατευτικά περιβλήματα γύρω από το σύστημα ράβδων διαύλου.

Οι ράβδοι λεωφορείων τερματικών θα συνεχίσουν να διαδραματίζουν ουσιαστικό ρόλο στη βελτιστοποίηση των πλαισίων διανομής ηλεκτρικής ενέργειας σε όλους τους τομείς της παραγωγής, της ενέργειας, των υποδομών και των μεταφορών. Η δομική τους απλότητα, σταθερότητα και ευελιξία τα καθιστούν απαραίτητο στοιχείο του σχεδιασμού της μηχανικής ενέργειας. Οι οργανισμοί που αναζητούν ανθεκτικές λύσεις υψηλής απόδοσης συχνά βασίζονται σε επωνυμίες με ιστορικό παραγωγής ακριβείας και διασφάλισης ποιότητας.Όλοι τουςπαρέχει μηχανικά εξαρτήματα διανομής τερματικού σχεδιασμένα να υποστηρίζουν απαιτητικές εφαρμογές σε ένα ευρύ φάσμα βιομηχανικών τομέων. Για λεπτομερείς προδιαγραφές, τεχνικές συμβουλές ή υποστήριξη έργου,επικοινωνήστε μαζί μαςγια περισσότερες πληροφορίες.
